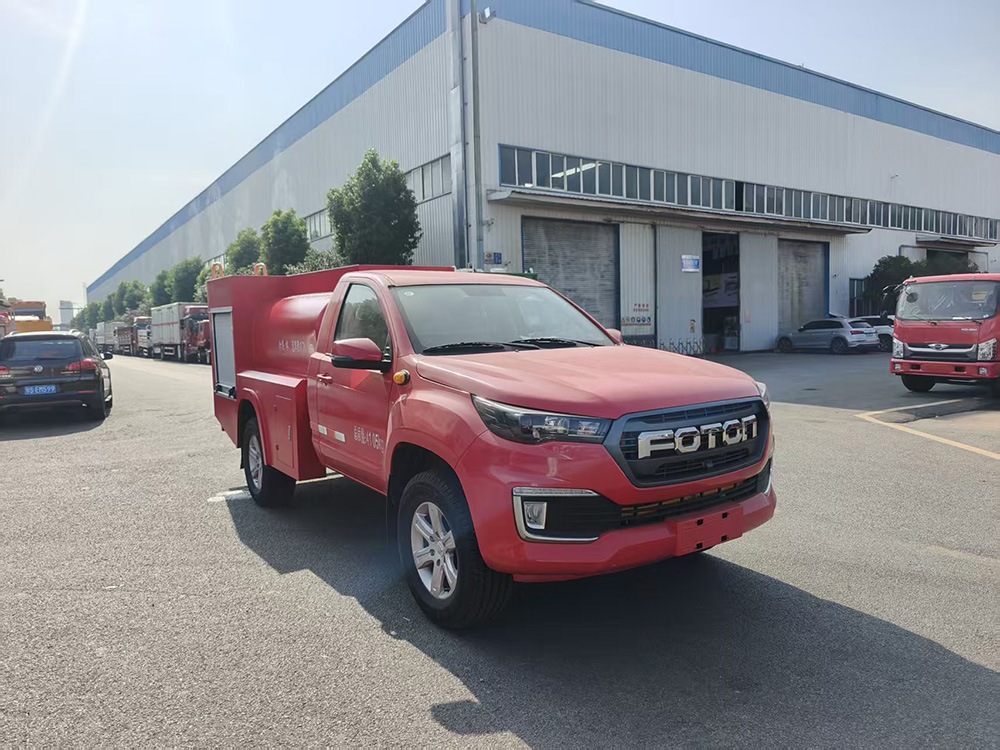

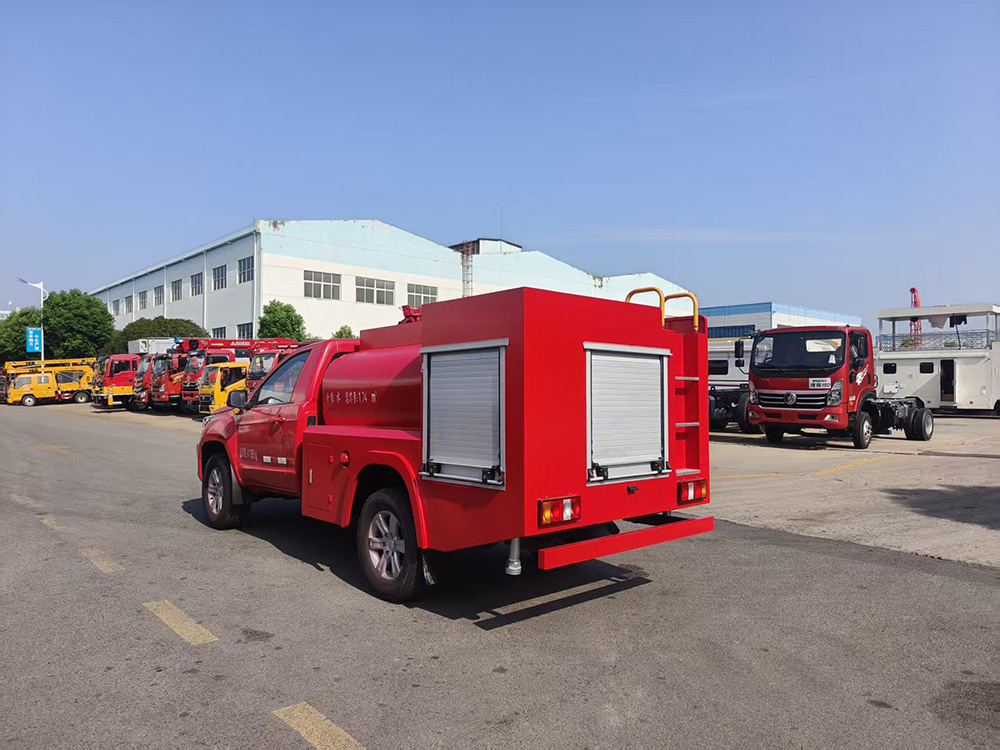

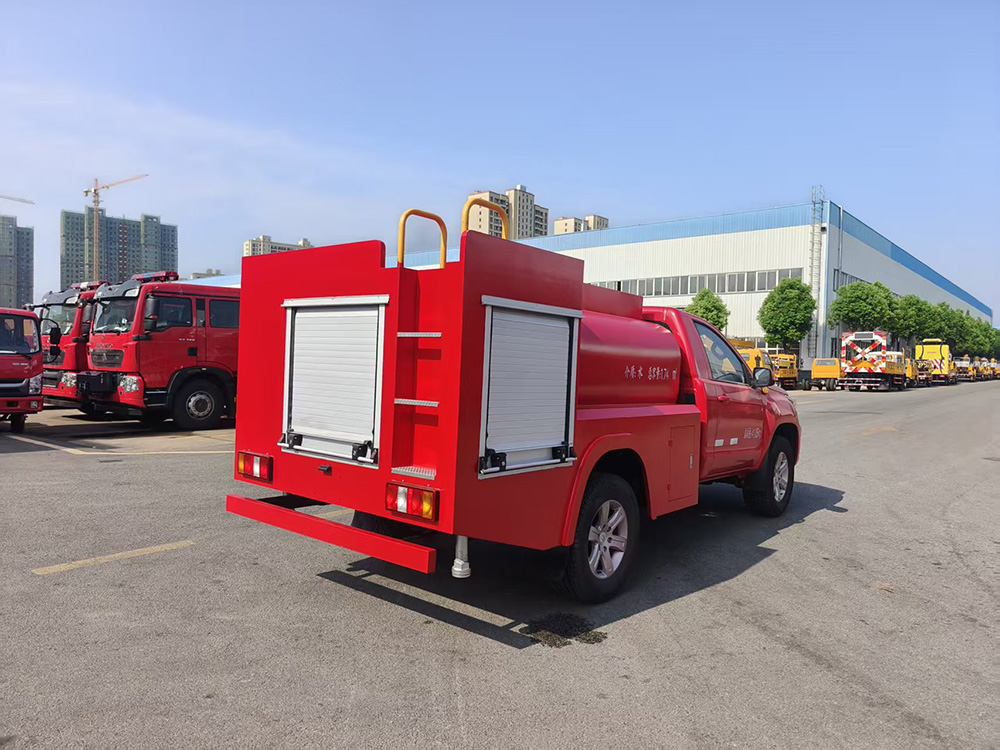

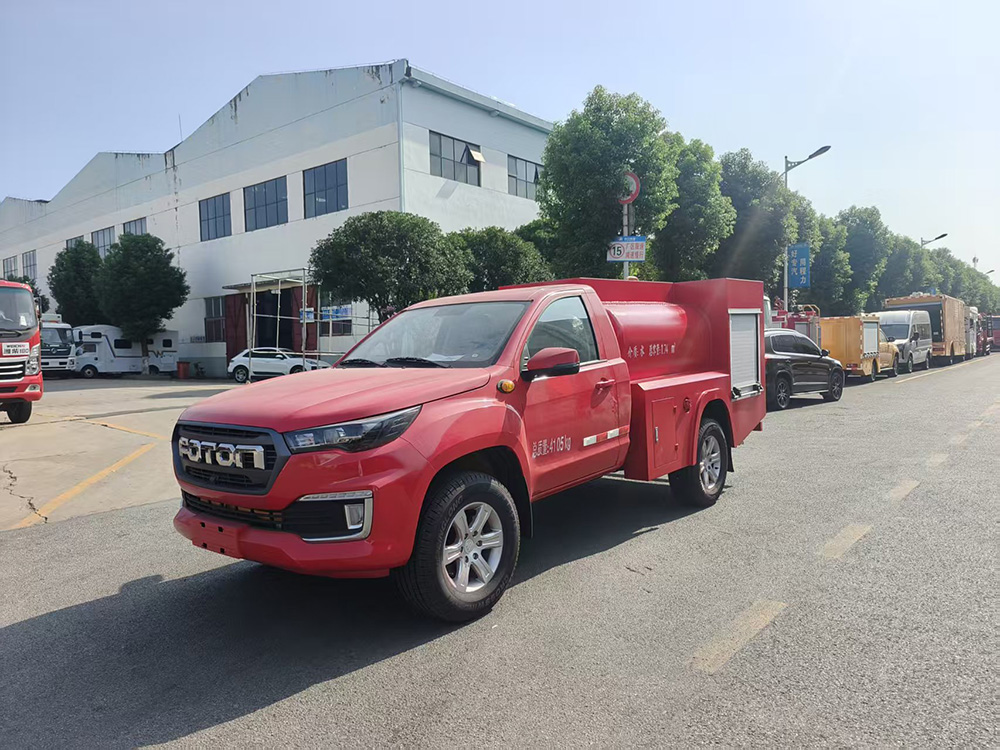

福田单排四驱皮卡消防洒水车

CLW5040GSSAYF型洒水车

技术规格书

主要性能

详细描述

一 、整车

1. 外廓尺寸：5545 mm×1940 mm×2180,2300 mm

2. 乘员人数：2

3.  水罐：容积  1660  L(实际容积≥1800L)

4. 水泵：流量40m³/h

二、底盘

1.  型号：BJ2047YAKBV-3D

2. 驱动型式：4×4

3.  轴距：3110 mm

4.  发动机：型号为4F25TC4, 柴油发动机

●额定输出功率为：116KW

●排放标准：国VI

5. 变速箱：机械式手动变 速箱，6 个前进档

6. 分动箱：四驱机械手动，全驱/后驱两挡转换

7. 转向系统：左置，液压助力转向，方向盘高度和角度可调

8. 制动系统

● 驻车制动： **鼓式制动

● **制动： 发动机排气制动

9.  **车速：135 km/h

三、驾乘室

1. 结构：整体钢骨架焊接长头驾驶室，固定型。

2. 布局：单排两开门，乘员人数为2。

四、上装

( 一 )罐体

1.  容积：1660L  (水)(实际容积≥1800L)。

2. 结构：

● 方圆焊接结构。

● 人孔及人孔盖1套，直径φ500 mm。

●注水管位于罐体左边，通径为DN65。

3.  材质：采用优质碳钢材料焊接而成，筒体厚度为3mm。内壁全部做防腐 处理，经久耐用。

4. 设备：

●人孔盖：带快速锁紧及开启装置，开启快捷、安全。

●排污阀：手动**

(二)器材箱

1. 结构：

● 后箱体为方型焊接结构。

●根据器材固定需要，选装配置铝合金型材固定架或隔板。

2. 材质：为优质碳钢材料。

3. 仓门：后箱体左右及尾部三个铝合金卷帘门，方便开启。

4. 爬梯：罐体尾部配备可供消防人员上下的爬梯。

五、泵及水路系统

1.   消防泵：

型号：CB10/20 低压消防泵

流量：20L/s

压力1.0MPa

2.   消防炮(选装)

●型    号：PS8/20W 型消防炮

●流    量：20 (L/s)

●射    程：水≥48m

●压    力：≥0.8MPa

●位    置：位于水罐顶部。

●控    制：采用手动**，带锁止机构，方便操作。

3.   管路

●吸水管路：水泵设有Φ100mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1 个 带Φ100mm 蝶阀的进水口，用于与水罐相连接。

●出水管路：车顶设置 1 个Φ65mm 出水消防炮管路及**阀，采用挠性接头；泵房左右两侧各设置 1 个Φ65mm 手动球阀**的出水口。

●注水管路：泵房内设置 1 个Φ65mm 水泵向罐内注水管路及**阀；车厢左右两侧各有 1 个Φ65mm 注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。

4.  电气系统

1. 尾部装有符合**标准的组合尾灯和牌照灯。

六、器材配备及布置

1. 配备原则

●客户有特殊需求时，根据客户的需求配备

●客户没有特殊需求时，按照公司的企业标准配备

七、整车涂装

●洒水车的外表喷涂按客户要求选装定制，客户无要求按森林消防橘红；

八 、 随车文件资料

底盘使用说明书(1份) 底盘维修手册(1份)

底盘质量保修卡(1份) 底盘合格证(1份)

随车维修工具清单(1份)

水泵使用维修说明书(1份) 车辆使用说明书

车辆交货清单

车辆合格证

车辆交接清单

九 、 随车基本配备清单
