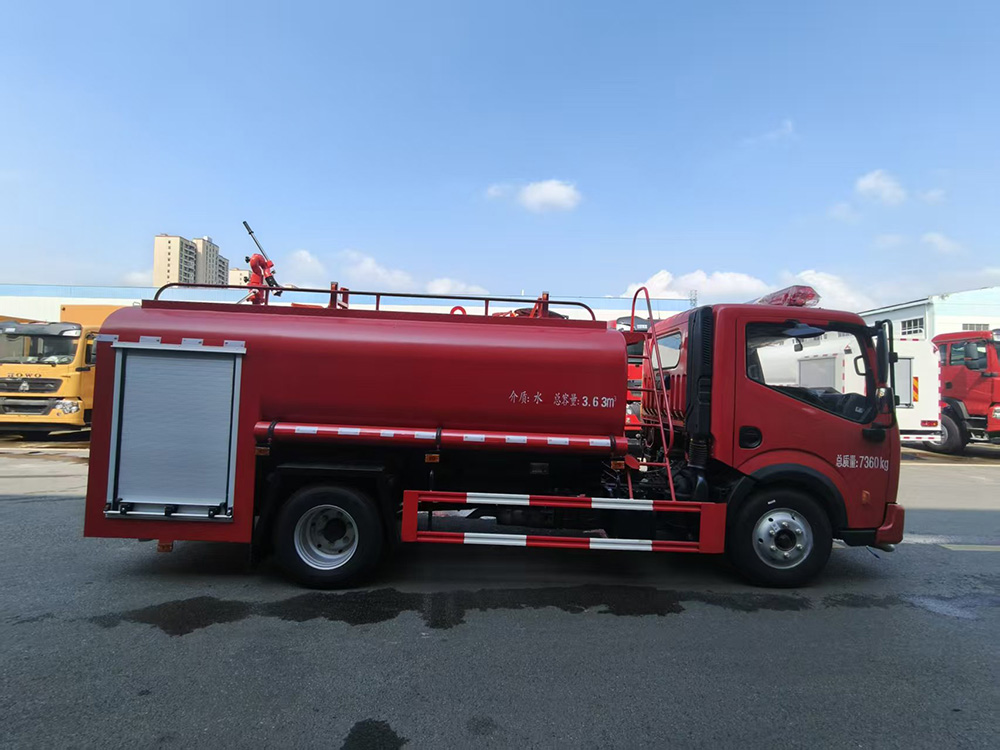

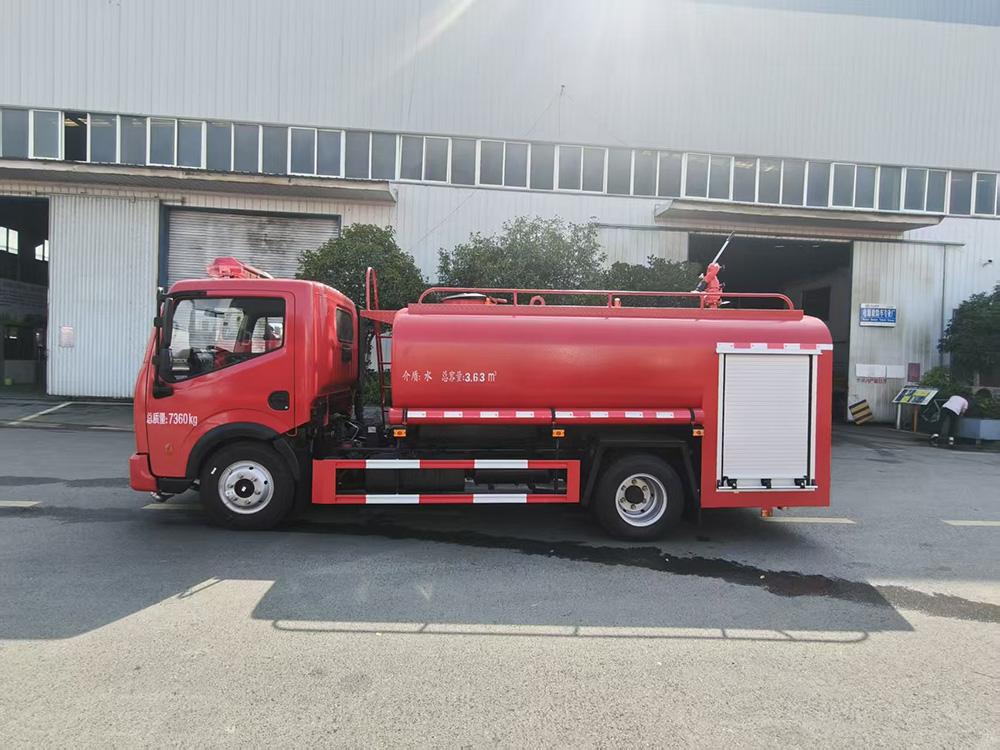

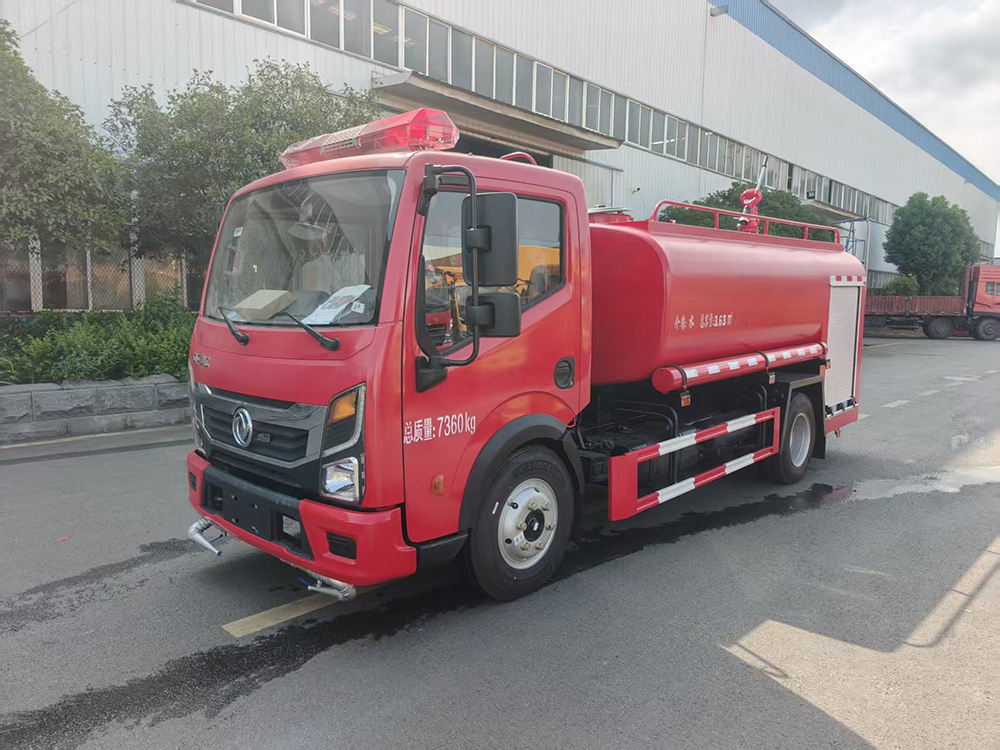

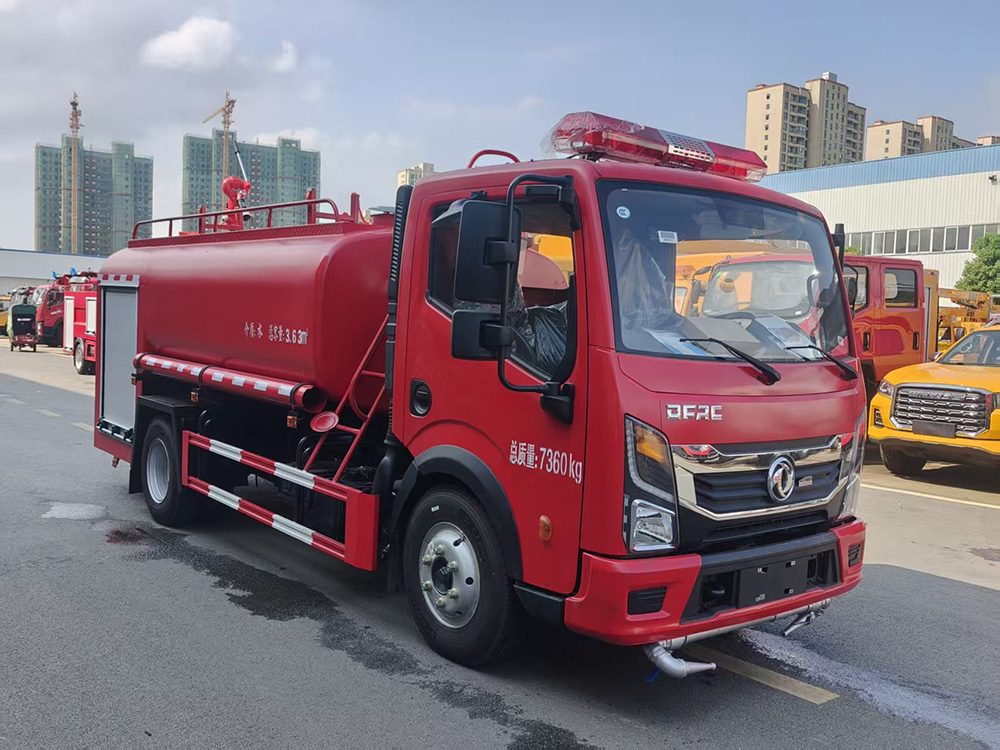

CLW5072GSSADY型洒水车
（消防水车）
（参考图，以实物为准）
一、车型概述
◆小多利卡多功能消防水罐车（洒水车）是由二类汽车底盘、罐体、取力器、传动轴等上装部件组成，该车配备CB10/20型消防泵、PS20型消防炮，罐体公告容积为3630L(实际容积可达到4500L)。
◆整车由消防员乘员室和车身两大部分组成，乘员室为原厂单排，可乘坐3人,该车为外露罐结构，车身前部为罐体，后部为泵房。水罐材质为优质碳钢。
二、车型特点
◆采用东风汽车股份有限公司原装二类底盘EQ1075SJ3CDF，车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。
◆原厂单排豪华驾驶室，冷暖空调、电动窗、中控锁、断气刹、科技感十足，驾乘更舒适。
◆全柴140马力（103KW），动力强劲，经济省油，经济性好，可靠性高，噪声低，国Ⅵ排放标准。
◆机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
◆采用单排整体式结构，视野开阔。
◆具备**税务总局免征公告，上牌时免交车辆购置税。
三、车辆基本参数
底盘型号 | EQ1075SJ3CDF | ||
额定装载质量(kg) | 3530,3465 | 长（mm） | 6120 |
整车整备质量(kg) | 3700 | 宽（mm） | 2000 |
**总质量(kg) | 7360 | 高（mm） | 2420 |
轴荷(kg) | 2640/4720 | 轴距（mm） | 3308 |
准乘人数 | 2（含驾驶员） | 接近角/离去角（°） | 20/12 |
发动机 | |||
发动机型号 | Q23D-143E60 | 功率(kw)/马力 | 103/140 |
四、驾驶室
概 述 | ◆小多利卡单排座驾驶室，采用高强度钢板和封闭式结构，形成有效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料，极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高行车安全； ◆平头驾驶室全金属封闭式结构，可乘座2,3人； ◆驾驶室内加装有取力器**开关、各种附加**开关，仪表台下方装有多功能电子**报器，车顶装有**； ◆驾驶室内冷暖空调、搁物箱等人性化设计，一应俱全。 |
东风小多利卡单排座驾驶室 |
（参考图，以实物为准） |
驾驶位 |
（参考图，以实物为准） |
五、罐 体
水罐容积（M3） | 3630 | 罐体材质 | 优质碳钢材质 |
人孔口 | 设DN460人孔1个，带有快速锁定/开启装置。 | ||
溢流口 | 设溢流口1个。 | ||
排污口 | 1个排污口，手动阀**。 | ||
注水口 | 在水罐左右两侧各接1只DN65外注水接口。 | ||
罐体示意图
（参考图，以实物为准） | |||
材质及工艺 | ◆水罐采用优质碳钢罐体； ◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、车辆运载平稳安全等特点； ◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。 ◆罐体采用一次成型的整体式纵梁焊接，确保罐体的强度。 | ||
六、取力器
型式 | 夹心式(全功率) |
（参考图，以实物为准） |
操控方式 | 电磁阀**（电动操控） | |
润滑方式 | 飞溅式油润滑 |
七、器材厢和泵室
结构 | 车身前部为罐体，驾驶室与罐体接合部设有爬梯。车身后部为泵房，两侧及后方安装铝合金卷帘门；主框架结构采用优质碳钢方管焊接，外装饰板采用碳钢板焊接，内饰板采用铝质花纹板，美观耐用，车顶防滑。 | |
材质 | 骨架、蒙皮为Q23**材质；内饰板为铝质花纹板。 | |
（参考图，以实物为准） | ||
器材放置 | ◆按战斗编程和战斗展开设计器材集成； ◆按使用逻辑关系和使用频率放置器材； ◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中器材； | |
车顶 | 采用Q235防滑花纹板铺设（限车厢顶部） | |
爬梯 | 采用侧装式爬梯。 | |
（参考图，以实物为准） | ||
消防泵： | CB10/20常压消防泵 |
（参考图，以实物为准） |
流量 | 常压20L/s | |
安装型式 | 后置 | |
真空泵： | 活塞式 引水时间≤35s，**吸深≥7m，**真空度≥85kPa； | |
真空泵材质 | 耐磨、抗腐蚀达到密封要求； | |
八、专用功能

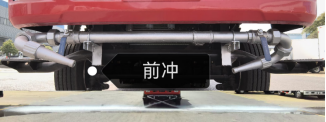

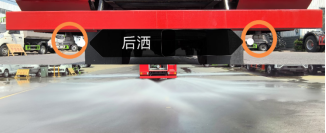

前冲 | 标配前置对冲圆锥喷嘴，圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。尾部双侧后洒。 |
（参考图，以实物为准） | |
| |
消防炮 | 可用于消防灭火、园林绿化等。 |
（参考图，以实物为准） |
九、电器系统
附加电气 | 设**电路 | |
**照明 | 消防员室、泵房分别设有照明灯，操纵仪表板上设有照明、指示灯。 | |
**示装置 | 驾驶室顶部配备长排豪华红 LED **，**报器及其**盒在驾驶室内。 | |
（参考图，以实物为准） | ||
仪表板及 | 仪表板位于车尾部的泵室内，带有一个**板并具备充足的照明，操作面板采用优质铝板，美观、耐用，整体重量较轻。 |
（参考图，以实物为准） |
十、随车文件
序 号 | 名 称 | 单 位 | 数 量 | 备 注 |
1 | 底盘使用说明书 | 本 | 1 | / |
2 | 底盘质量保修手册 | 本 | 1 | / |
3 | 底盘合格证 | 张 | 1 | / |
4 | 车辆合格证 | 张 | 1 | / |
5 | 车辆使用说明书 | 本 | 1 | / |
6 | 车辆消防器材清单 | 份 | 1 | / |
7 | 车辆交接清单 | 份 | 1 | / |
十一、随车器材清单
序 号 | 名 称 | 单 位 | 数 量 | 备 注 |
1 | 注水水带 | 盘 | 1 | 13-Φ65-5 |
2 | 吸水管 | 米 | 4 | / |
3 | 滤水器 | 个 | 1 | / |
4 | 吸水管扳手 | 把 | 1 | / |
