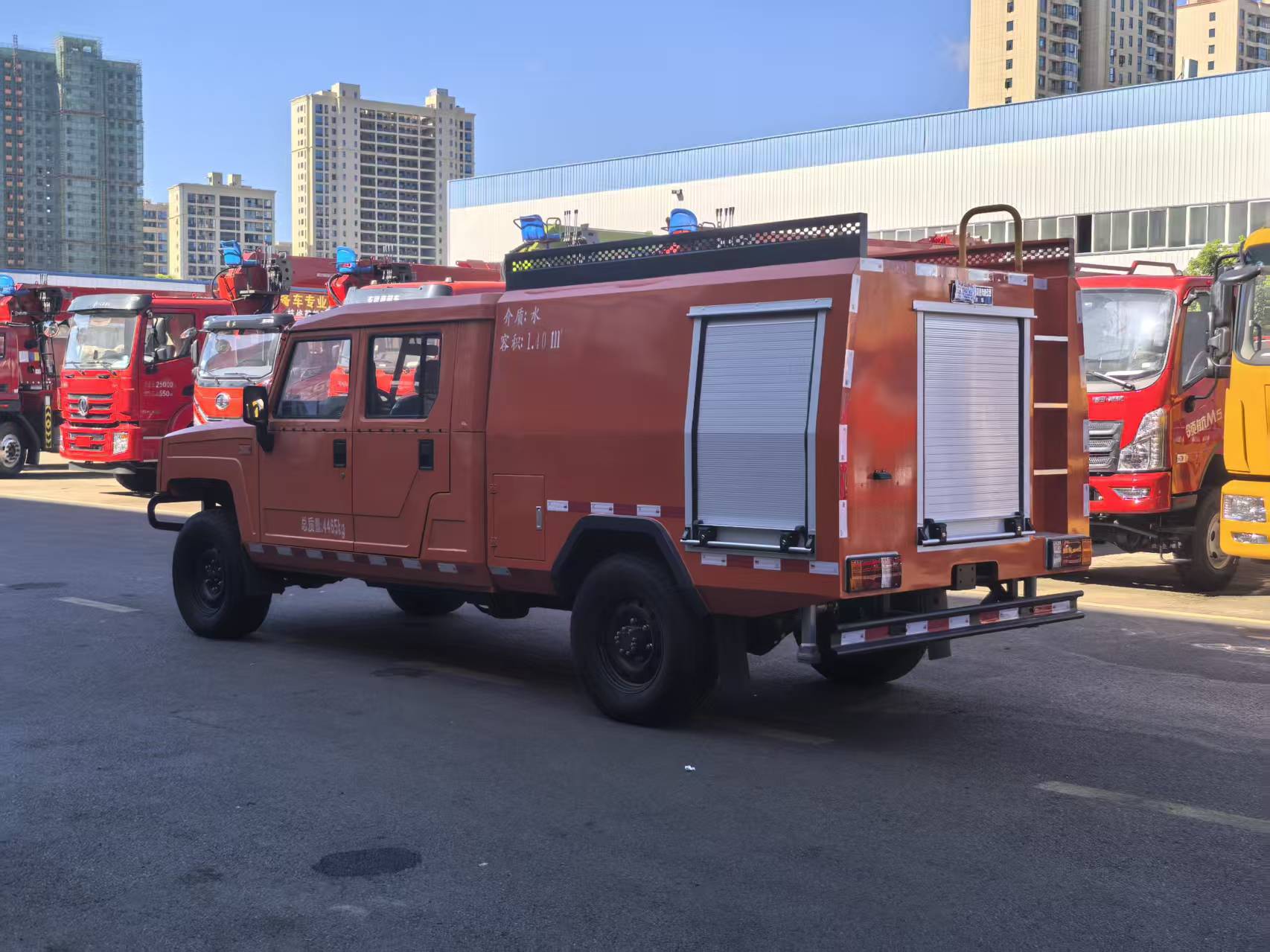

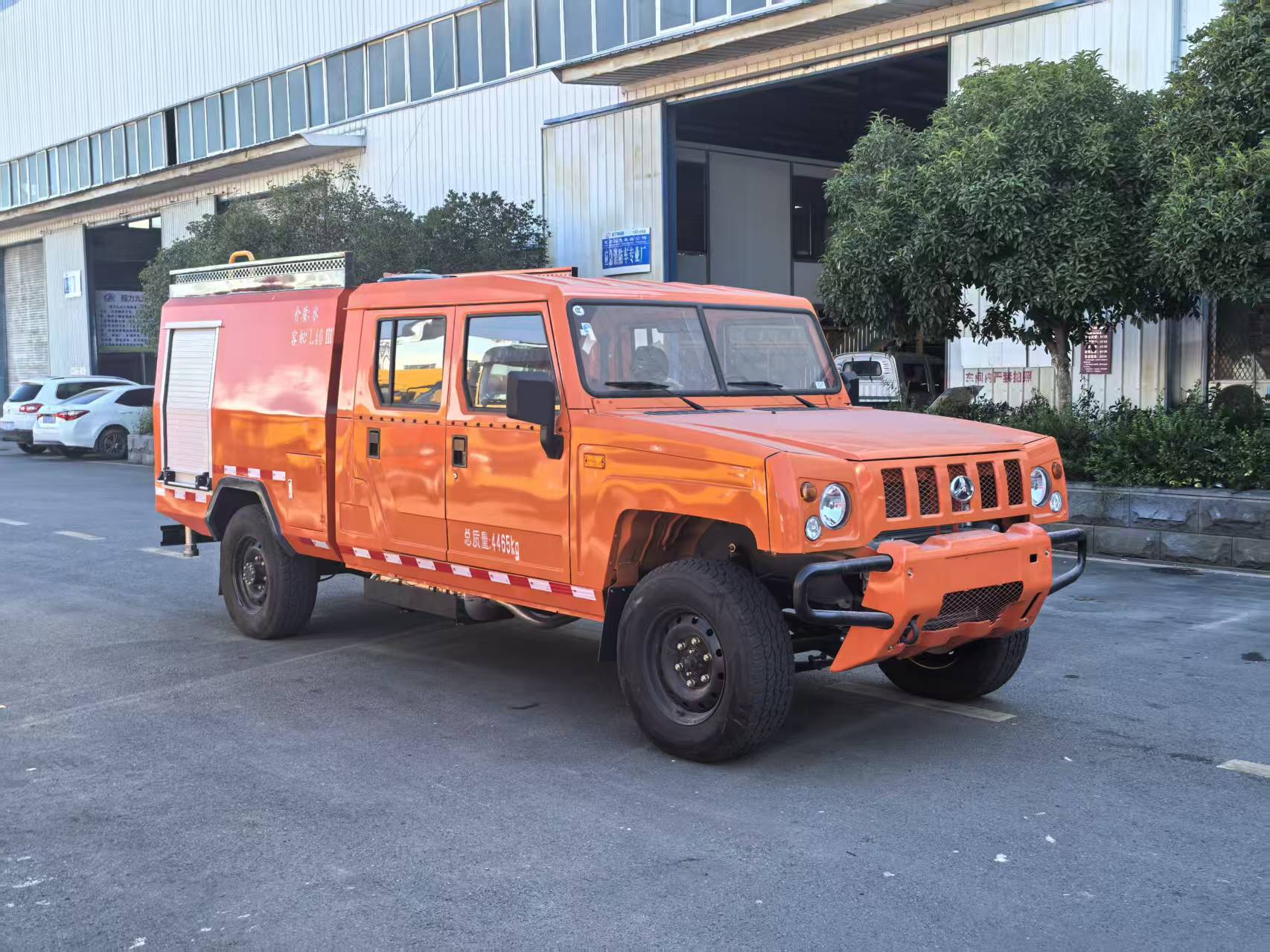

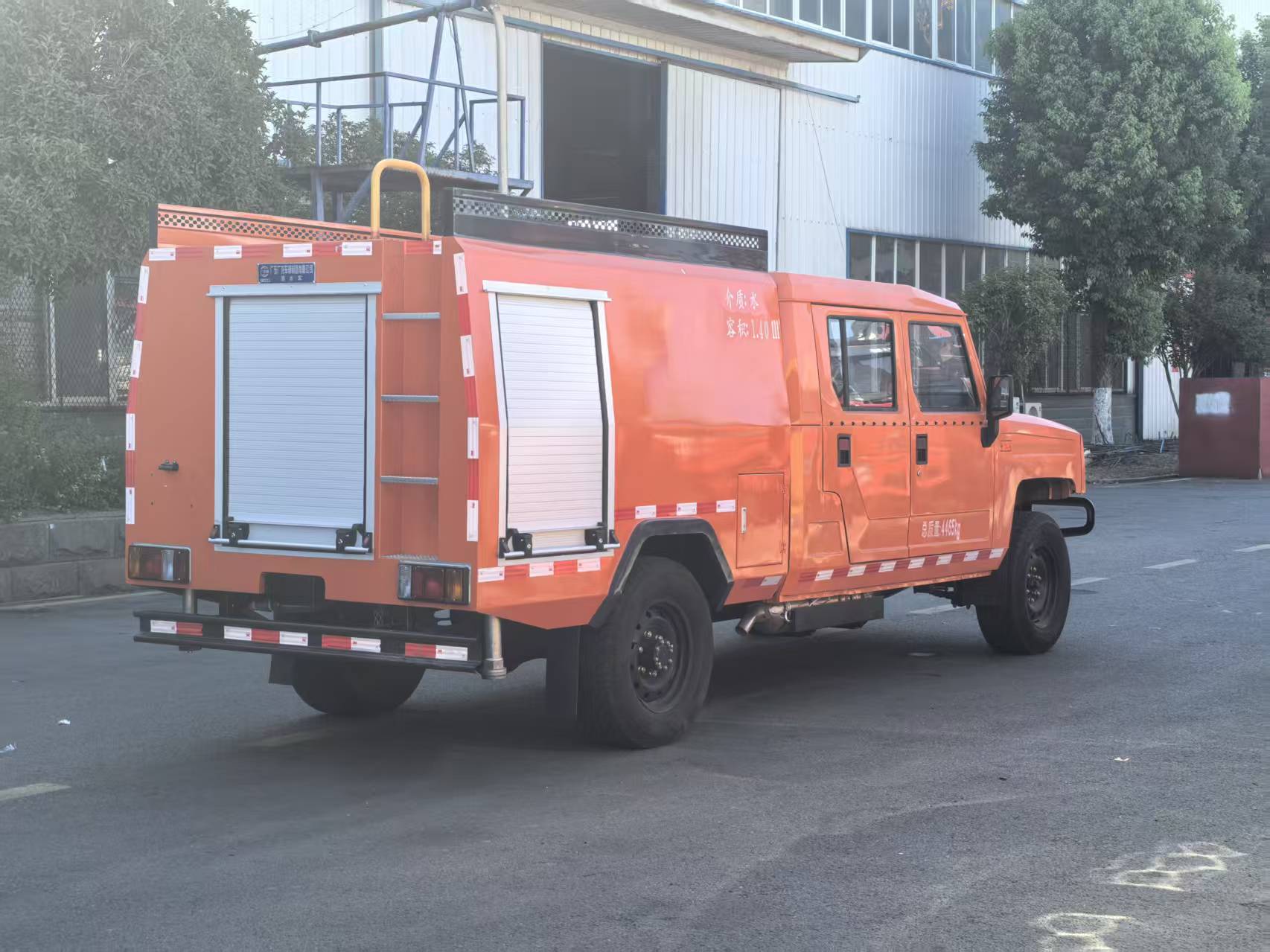

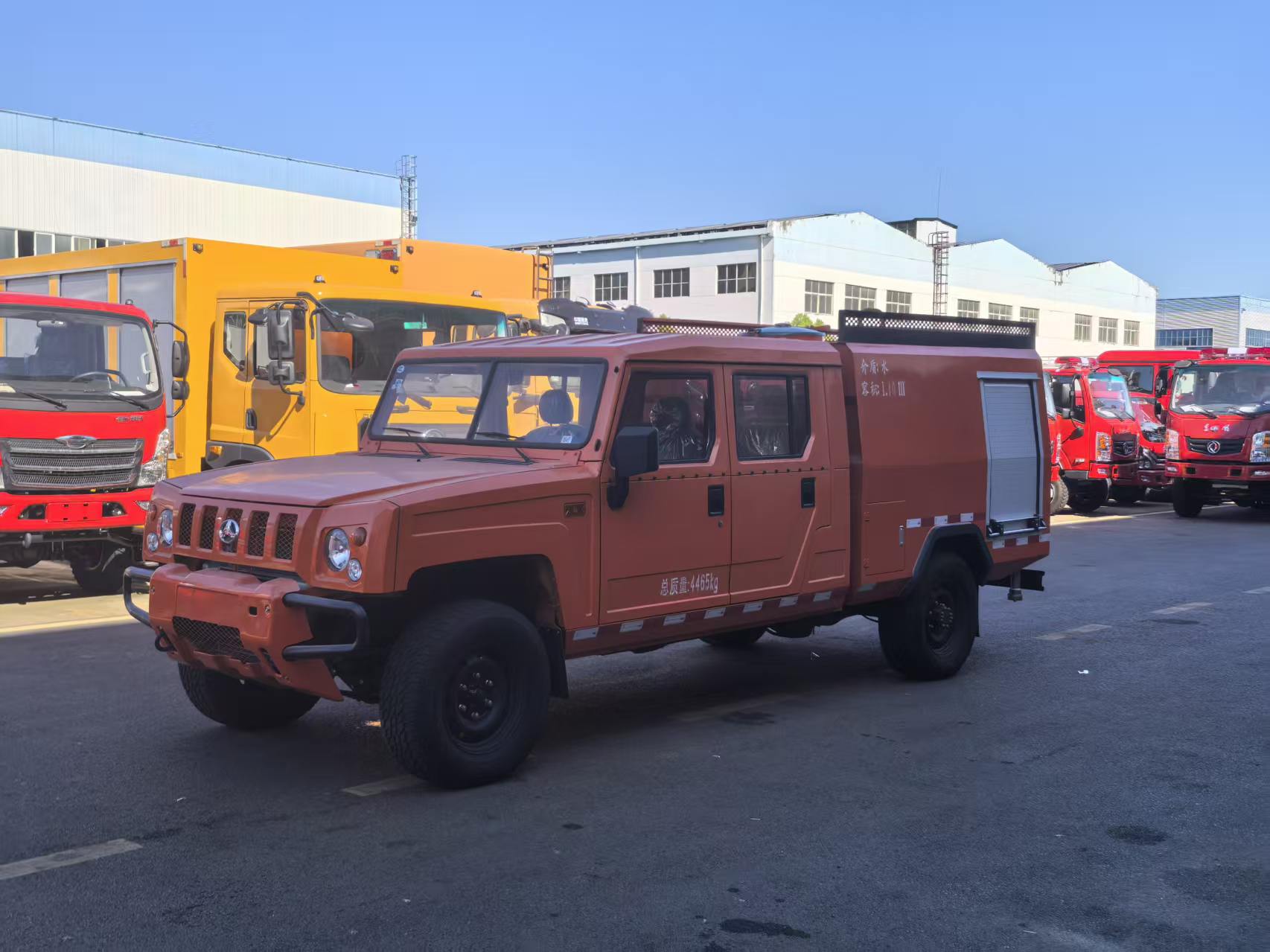

北汽勇士双排洒水车
（消防水车）
一、车型概述
◆北汽勇士是双排洒水车（多功能消防水车）是由二类汽车底盘、罐体、取力器、传动轴等上装部件组成，该车配备40/50 型洒水泵、水炮，罐体容积为 1400kg。
◆整车由消防员乘员室和车身两大部分组成，乘员室为原厂双排，可乘坐 5 人,该车为外露罐结构，车身中部为器材箱+罐体，后部为泵房。水罐材质为优质碳钢,载水 1400kg。
二、车型特点
◆采用北京汽车制造厂有限公司BAW2043HMS61D 越野载货汽车底盘，车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。
◆原厂双排驾驶室。
◆玉柴 140 马力（103KW），2360mL 排量。动力强劲，经济省油，经济性好，可靠性高，噪声低，国Ⅵ排放标准。
◆机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
三、车辆基本参数
底盘型号 | BAW2043HMS61D | ||
额定装载质量(kg) | 长（mm） | 5695 | |
整车整备质量(kg) | 宽（mm） | 1875 | |
**总质量(kg) | 4465 | 高（mm） | 2330 |
轴荷(kg) | 轴距（mm） | 3695 | |
准乘人数 | 5（含驾驶员） | 接近角/离去角 ( ° ) | |
发动机型号 | YCY24140-60A | 功率(kw)/马力 | 103/140 |
四、驾驶室
概 述 | ◆北汽勇士双座驾驶室，采用高强度钢板和封闭式结构，形成有效的防撞保护区，保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料处理，极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡，弹性好，不变形，舒适性好。内装饰采用优质原生塑料，无气味。配置大视野前挡风玻璃，有效减少弯道盲区，提高行车安全； ◆驾驶室全金属封闭式结构，双排四门，可乘座 5 人（含驾驶员）； ◆驾驶室内加装有取力器**开关、附加**开关，仪表台下方选装多功能电子**报器，车顶选装**； ◆驾驶室内搁物箱等人性化设计，一应俱全。 |

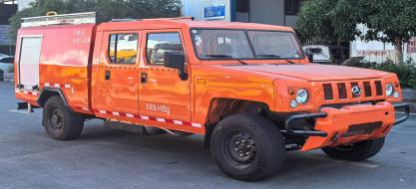

驾驶室 |
（参考图， 以实物为准） |
五 、罐 体
罐体材质 | 优质碳钢材质 |
人孔 | 设 DN460 人孔 1 个，带有快速锁定/开启装置 |
溢流口 | 设溢流口 1 个。 |
排污口 | 1 个排污口，手动阀**。 |
注水口 | 在水罐左右两侧各接 1 只 DN65 外注水接口。 |

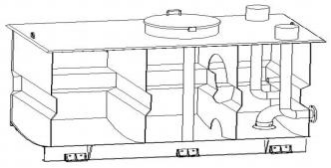

罐体示意图
（参考图， 以实物为准） | |
材质及工艺 | ◆水罐采用优质碳钢罐体； ◆罐体成型后高压气体试漏检测，使罐体具有强度高、**稳、车辆运载平稳安全等特点； ◆罐体在焊接工装工位上采用气体保护焊接而成，保证罐体焊缝质量的原样性。 ◆罐体采用一次成型的整体式纵梁焊接，确保罐体的强度。 |
六、取力器
型式 | 侧挂式取力器 |
（参考图， 以实物为准） |
操控方式 | 手动操控 | |
润滑方式 | 飞溅式油润滑 |
七、器材厢和泵室
结构 | 器材箱为方形消防车结构，车身尾部设有爬梯，整体厢体由Q235 碳钢钢板焊接而成，器材箱全部安装新款易拉高强度铝合金卷帘门，内饰采用铝质花纹板，美观耐用。主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 (主框架可选装铝合金方管焊接） | ||
材质 | 骨架、蒙皮为 Q23** 材质；内隔板、底板为高强度铝合金板。 | ||
器材放置 | ◆按战斗编程和战斗展开设计器材集成； ◆按使用逻辑关系和使用频率放置器材； ◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中器材； | ||
车顶 | 采用Q235 防滑花纹板铺设（限车厢顶部） | ||
爬梯 | 后爬梯采用内嵌式爬梯，上车扶手采用圆钢管，表面喷漆处理。 | ||
（参考图， 以实物为准） | |||
水泵 | 型号 | 40/50 型洒水泵 |
（参考图， 以实物为准） |
扬程 | 50m | ||
流量 | 40 m³/h | ||
安装型式 | 侧挂式 | ||
八、电器系统
附加电气 | 设**电路 |
**照明 | 消防员室、泵房分别设有照明灯，操纵仪表板上设有照明、指示灯。 |
仪表板及 板上设备 | 仪表板位于车尾部的泵室内，带有一个**板并具备充足的照明，操作面板采用优质铝板，美观、耐用，整体重量较轻。 |
九、上装选装
1.可选装 50/110 水泵，洒水炮。
2.可选装 CB10/20 消防泵，PS20 消防炮
3.可选装 CB20/17 消防泵，PS20 消防炮，消防泵**流量≥42.5L/S
4.可选装远程供排水泵，国内外知名高压泵
5.可选装大功率自救卷盘
6.可选装长排豪华红 LED **，**报器及其**盒在驾驶室内
十、随车文件
序号 | 名 称 | 数量 | 单位 | 备注 |
1 | 底盘使用说明书 | 1 | 本 | / |
2 | 底盘质量保修卡 | 1 | 本 | / |
3 | 底盘合格证 | 1 | 单 | / |
4 | 车辆使用说明书 | 1 | 本 | / |
5 | 器材清单 | 1 | 单 | / |
6 | 车辆合格证 | 1 | 本 | / |
7 | 车辆交接清单 | 1 | 单 | / |
十一、随车器材清单
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 消防水带 | 盘 | 1 | 13-φ65-5 1 盘 |
2 | 吸水管 | 米 | 6 | / |
3 | 开关直流水** | 支 | 1 | / |
