CLW5190GXFSG80/HW型水罐消防车
(豪沃 ZZ5207TXFV471GF5 底盘)
技术规格书
一、整车概述

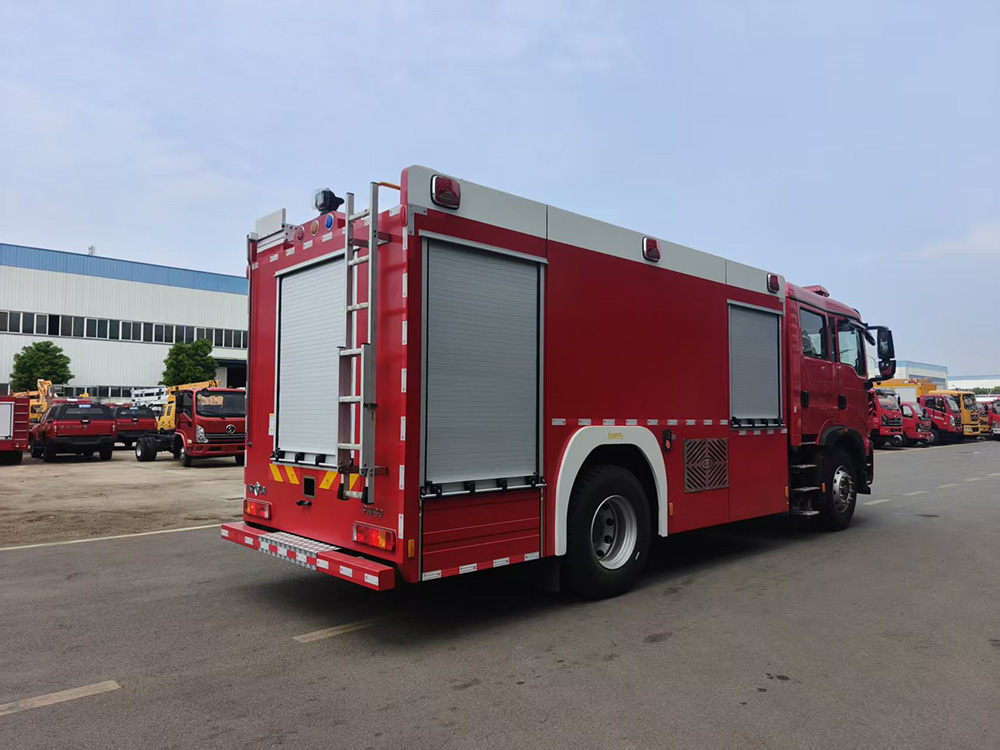

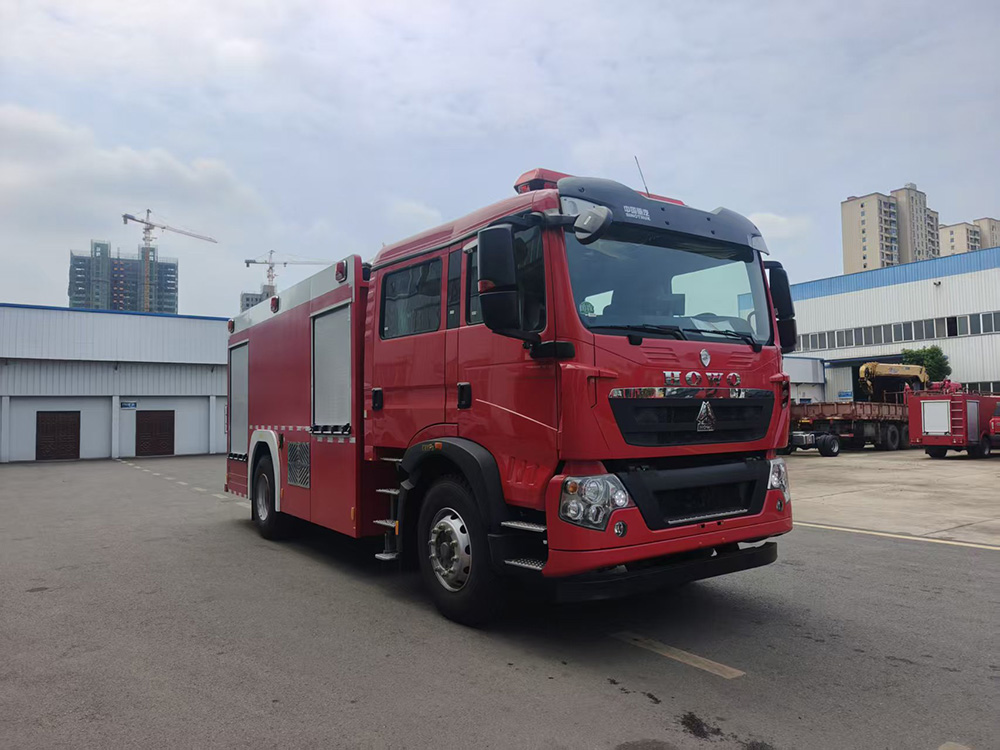

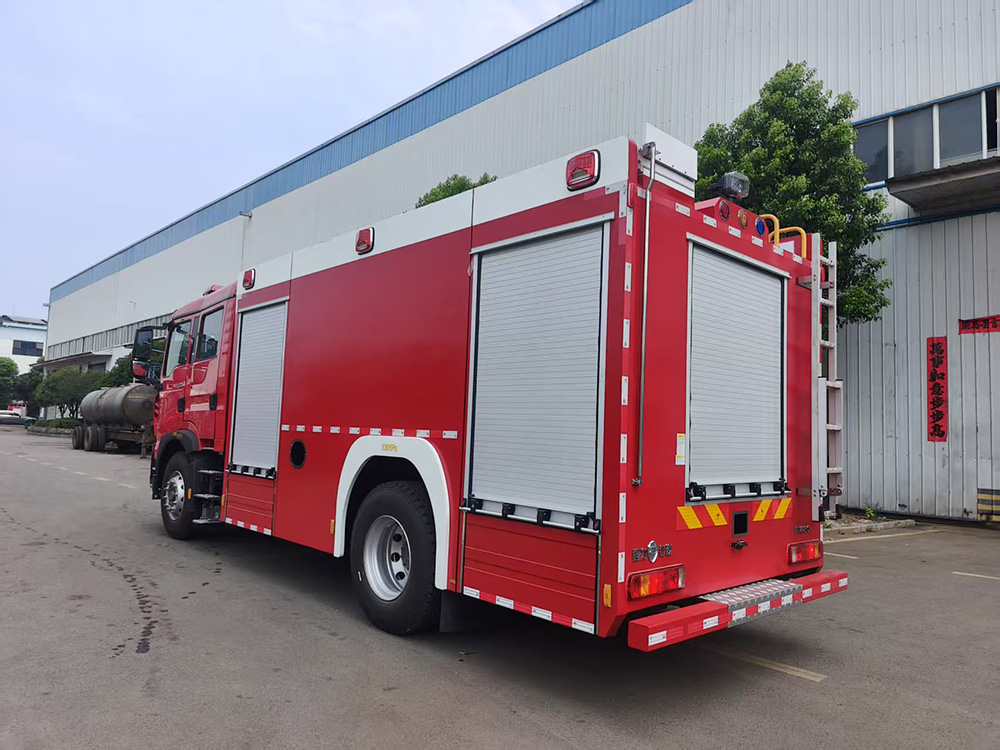

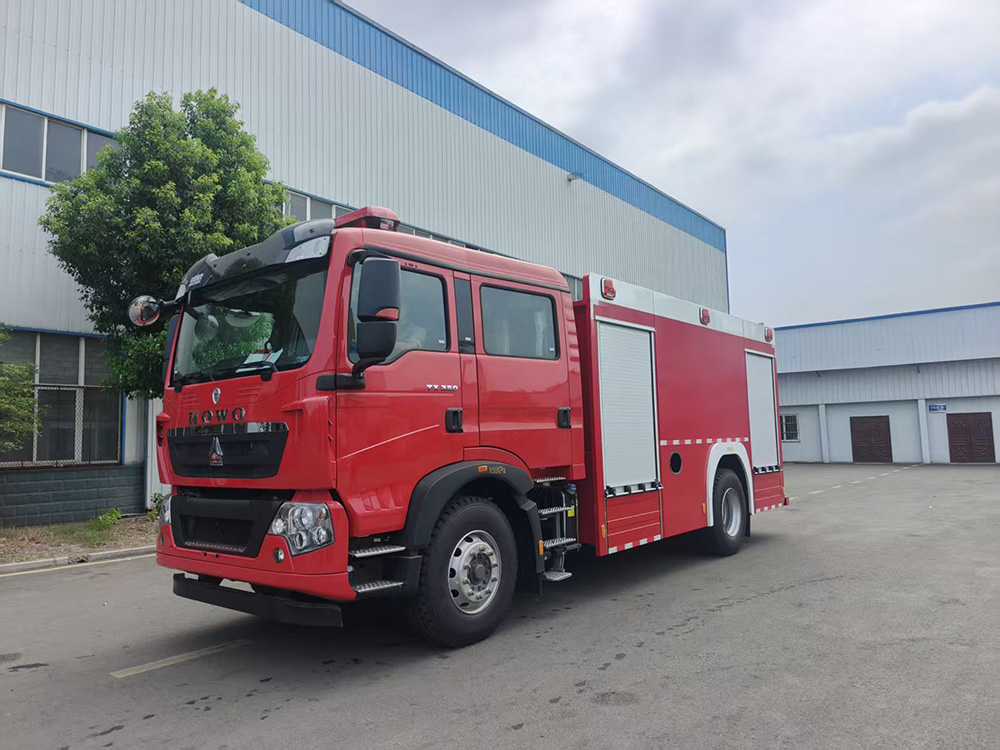

CLW5190GXFSG80/HW型水罐消防车，采用重汽豪沃，型号ZZ5207TXFV471GF5二类底盘改装而成。整车由驾驶室和车身两大部分组成，驾驶室为双排设计，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为液罐，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，载质量8100kg。装备了CB10/60低压消防泵，额定流量60L/S，车顶安装PS8/50W型车用消防炮。该车**的特点是载液量大、操控性好、维修简便。可广泛应用于消防队、厂矿企业及社区、码头等场所，扑救火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过**强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过**消防装备质量监督检验**检测并已列入工信部汽车新产品公告。
二、整车主要参数
外形尺寸（mm） | 8360×2510×3550 |
总质量（Kg） | 19100 |
整备质量（Kg） | 10550 |
载质量（Kg） | 8100 |
**车速（Km/h） | 100 |
消防泵额定流量 | 60L/s 1.0MPa |
消防炮额定流 | 50L/s 0.8MPa |
消防炮射程（m） | 水≥75 |
接近角/离去角 ( ° ) | 16/12 |
驾驶室准乘人数 | 2+4 |
三、底盘主要参数 | ||
型 号 | **重汽集团济南卡车股份有限公司ZZ5207TXFV471GF5 |
参考图，以实际供货为准。 |
发 动 机 | **重型汽车集团有限公司 | |
型 号 | MC07H.35-60 | |
功 率 | 257kW | |
驱动型式 | 后轮驱动 | |
轴 距 | 4700mm | |
排放标准 | GB17691-2018国Ⅵ | |
四、驾驶室 | |
结 构 | 平头、双排座四开门乘员室，全钢框架焊接结构。 |
座 位 设 置 | 前排 2 人后排 4 人。 |
驾驶室结构 | 安装适应倾翻的液压翻转机构，装有防回落安全装置。 |
驾驶室内设备 | 除原车设备外，加装取力器**开关、100W **报器、**开关等。 |
驾驶室外部 | 驾驶室顶靠前部安装有长排** 1 个。 |
五、容 罐 | ||
容 量 | 水8100Kg。 |
参考图，以实际供货为准。 |
材 质 | 水罐为优质碳钢板，经高科技防腐处理。 | |
结 构 | 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。 | |
罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。 | ||
罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。 | ||
罐体设有 1 个 76mm 溢流管，车厢两边各 | ||
1 个注入口，便于供水加液之用。 |
设 备
1 个人口孔，带有快速锁紧及开启装置；
1 个液位指示器；
1 个排污口，带不锈钢球阀； 2 个注水口 (左右各一)。
工 艺
焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做 24小时静水压试验，确保不渗漏。
六、消防泵及管路系统
消 防 泵
型 号 | CB10/60 低压消防泵 (上海茸申) |
参考图，以实际供货为准。 |
流 量 | ≥60L/s | |
压 力 | ≥1.0MPa | |
安 装 型 式 | 后置 | |
真 空 泵 | 活塞式 | |
真空泵材质 | 耐磨、抗腐蚀达到密封要求 | |
引 水 时 间 | ≤35s@吸深≥7m | |
**真空度 | ≥85kPa |
管 路 系 统
吸水管路 | 水泵设有Φ150mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1 个 带Φ 150mm 蝶阀的进水口，用于与水罐相连接。 |
出水管路 | 车顶设置 1 个Φ100mm 出水消防炮管路及**阀，采用挠性接头；泵房左右两侧各设置 1 个Φ65mm 和Φ80mm手动球阀**的出水口。 |
注水管路 | 泵房内设置 1 个Φ76mm 水泵向罐内注水管路及**阀；车厢左右两侧各有 1 个Φ76mm 注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。 |
放余水管路 | 为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。 |
冷却水管路 | 为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及**阀。 |
七、消防炮 | ||
型 号 | PS8/50W 型消防炮 (威斯特) |
参考图，以实际供货为准。 |
流 量 | ≥50 (L/s) | |
射 程 | 水≥75m | |
压 力 | ≥0.8MPa | |
位 置 | 位于水罐顶部。 | |
控 制 | 采用手动**，带锁止机构，方便操作。 | |
八、取力器 | ||
型 式 | 全功率夹心取力器。 |
参考图，以实际供货为准。 |
冷却方式 | 强制式水冷。 | |
润滑方式 | 飞溅式油润滑。 | |
操纵方式 | 驾驶室内仪表盘处操作挂取力器，取力器结合方便平稳，无异响。 | |
安 装 | 取力器与发动机匹配良好，**安装，结合后无自行脱落现象。 | |
九、器材箱及泵房
主要材质：
骨架、蒙皮均为优质碳钢；内饰板为氧化处理的铝板。
基本结构：
1、整体结构，其前部为器材箱，后部为泵房。
2、后部泵室,配有仪表板及操作系统，器材箱和泵室均设带锁卷帘门。框架焊接结构，并确保其强度和刚度。
3、空间可任意调整，器材箱设排水孔。
4、器材箱可靠、美观、可任意调节，配有大空间帘子门器材箱，确保空间充分利用。
5、车厢及泵房设有照明灯，满足夜间灭火作战时的照明需要。
铝合金卷帘门：
1、所有器材厢及泵室都采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。
2、卷帘门两侧滑道内有铆钉固定，以免脱落。
3、每个器材厢内有照明灯，由卷帘门开闭**。
4、左、右各配有两扇铝合金帘子门，后尾一扇，安全可靠，美观实用。基本原则：
(一) 按战斗编成和战斗展开设计器材集成；
(二) 按人体工程学原理设计各种器材托架；
(三) 无须任何攀登工具，取用箱内任何器材简明实用的原则；
(四) 按使用逻辑关系和使用频率放置器材；
(五) 站在地面或踏板上 1-2 个动作内取用任何器材。
十、电器系统 | |
1、驾驶室顶部配备红色长排豪华**。 |
:::
参考图，以实际供货为准。 |
2、**报器功率为 100W。 | |
3、车顶配有火场照明灯 1 只；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。 | |
4、所有器材箱均安装 LED 照明灯，方便夜间作战照明之用。 | |
5、车辆两侧上方各配有两盏爆闪灯，下方安装安全标识灯和侧回复反射器(组合式)，配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均有照明灯。 | |
6、**报器、**、频闪灯、电路为**式附加电路，**器件安装在驾驶室内。 | |
7、所有线路区分线路连接形式、作用。 | |
8、泵房内仪表板上设有液位表、转速表、压力表、真空表、器材箱照明开关等。 |
十一、仪表板及板上设备 | |
1、仪表板位于车尾部的泵室内，带有一个**板并具备充足的照明。 |
参考图，以实际供货为准。 |
2、所有**手柄、开关、指示灯的近旁都有中文标识。 | |
3、有操作步骤说明。 | |
4、所有标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响。 | |
5、操作面板采用优质板材，整体美观、耐用，重量较轻。 | |
6、泵房操作系统设置在车辆尾部，无压力出口，保证操作人员的安全，有面板照明灯。 | |
十二、总体技术要求
1 、整车的技术要求符合 GB7956 的相关要求。
2 、整车外观保持一定的平整度，且符合有关规定。
3 、所有铆接保持一定的密度，符合企标规定。
4 、所有焊接牢固，光洁，平整，符合企标规定。
5 、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
十三、随车文件
1) 底盘使用说明书 | 2) 底盘质量保修卡 |
3) 底盘维修手册 | 4) 底盘合格证 |
5) 随车工具清单 | 6) 消防车使用说明书 |
7) 消防车消防器材清单 | 8) 消防车合格证 |
器材配备表
序 号 | 名称 | 单位 | 数量 | 备注 |
1 | 消防水带 | 盘 | 10 | 13-Φ65-20 6 盘 13-Φ80-20 4 盘 |
2 | 吸水管 | 根 | 2 | Φ 150×4000mm |
3 | 滤水器 | 件 | 1 | |
4 | 集水器 | 件 | 1 | |
5 | 三分水 | 件 | 1 | |
6 | 吸水管扳手 | 个 | 2 | |
7 | 地上消火栓扳手 | 件 | 1 | |
8 | 地下消火栓扳手 | 件 | 1 | |
9 | 护带桥 | 个 | 2 | |
10 | 水带包布 | 件 | 4 | |
11 | 水带挂钩 | 件 | 4 | |
12 | 消防斧 | 件 | 1 | |
13 | 铁铤 | 件 | 1 | |
14 | 铁锹 | 件 | 1 | |
15 | 丁字镐 | 件 | 1 | |
16 | 腰斧 | 件 | 1 | |
17 | 异径接口 | 只 | 2 | Φ65 变Φ80 |
18 | 异型接口 | 只 | 1 | 150/100 |
19 | 开关直流水** | 支 | 1 | |
20 | 开花水** | 支 | 1 | |
21 | 干粉灭火器 | 具 | 1 | 3 kg ，ABC 干粉 |
